Laboratorio de análisis de aceites aislantes

Diagnóstico de aceites aislantes de transformadores de poder —análisis DGA y ensayos fisicoquímicos— con monitoreo remoto 24/7 a través de nuestro sistema PWM Laboratorio DGA Online.

¿Qué es un laboratorio de aceites aislantes?

El aceite aislante de un transformador de poder cumple dos funciones esenciales: aislar eléctricamente sus partes activas y evacuar el calor que generan. Con los años, las solicitaciones térmicas y eléctricas degradan el aceite y el papel aislante (celulosa), y las fallas incipientes —puntos calientes, descargas parciales o arcos internos— liberan gases que quedan disueltos en el aceite. Un laboratorio de aceites aislantes analiza muestras de ese aceite para conocer el estado interno del equipo sin sacarlo de servicio, anticipando fallas antes de que se conviertan en una salida forzada o en una avería mayor.

Por qué existe: del aceite al diagnóstico

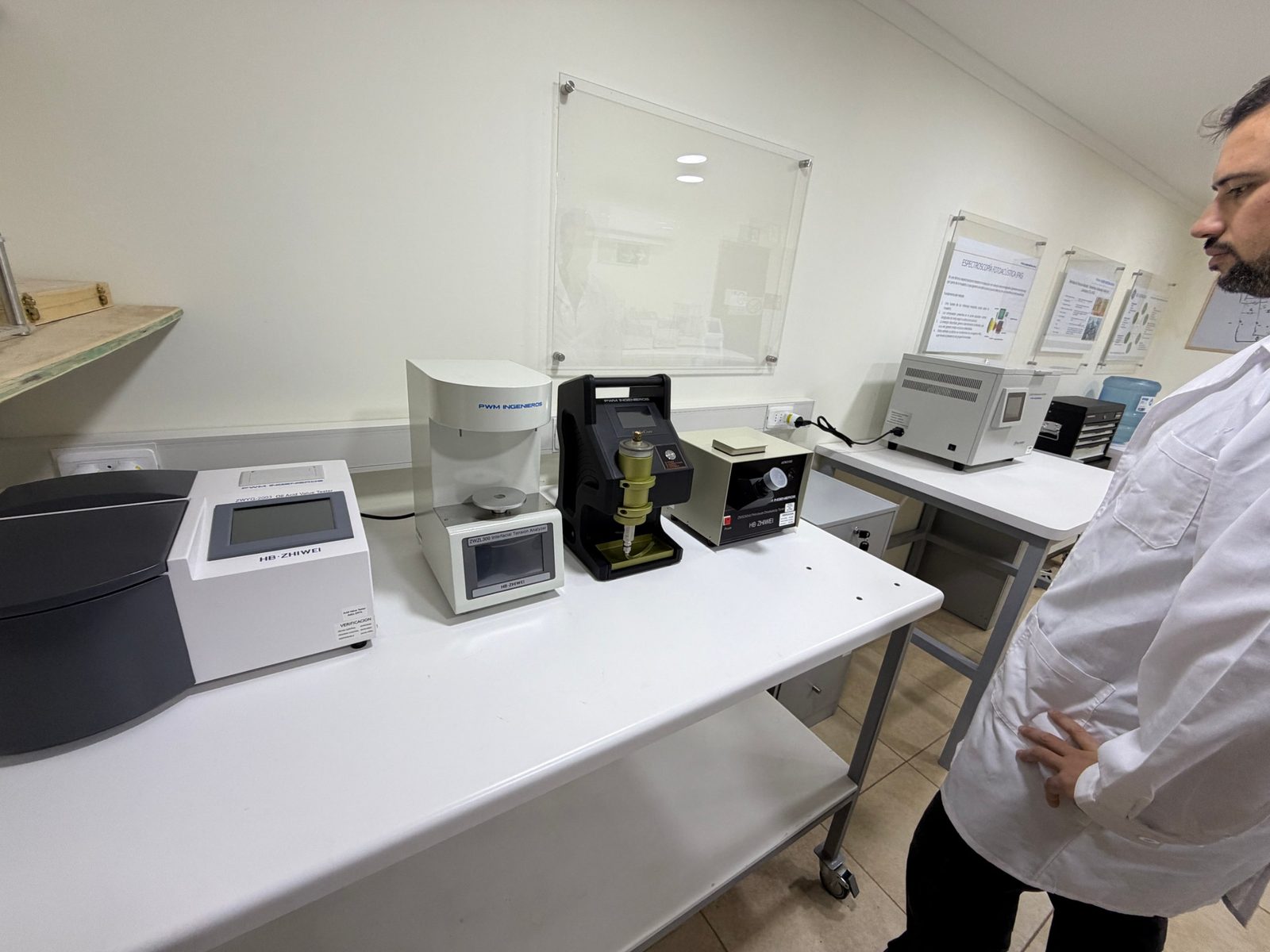

Desde mediados del siglo XX se comprobó que la concentración de gases disueltos en el aceite se correlaciona con el tipo y la severidad de las fallas internas. De esa observación nació el Análisis de Gases Disueltos (DGA), hoy la herramienta de diagnóstico predictivo más potente para transformadores. Su interpretación se apoya en normas internacionales (IEC 60599, IEEE C57.104) y en métodos reconocidos como los triángulos y pentágonos de Duval y las relaciones de Rogers y Doernenburg, y se complementa con ensayos fisicoquímicos —rigidez dieléctrica, contenido de humedad, acidez, tensión interfacial, factor de potencia y color— que miden la calidad del aceite como aislante. La técnica evolucionó desde la cromatografía de gases de banco hacia los equipos portátiles, la espectroscopía fotoacústica (PAS) y el monitoreo en línea continuo.

Nuestro laboratorio

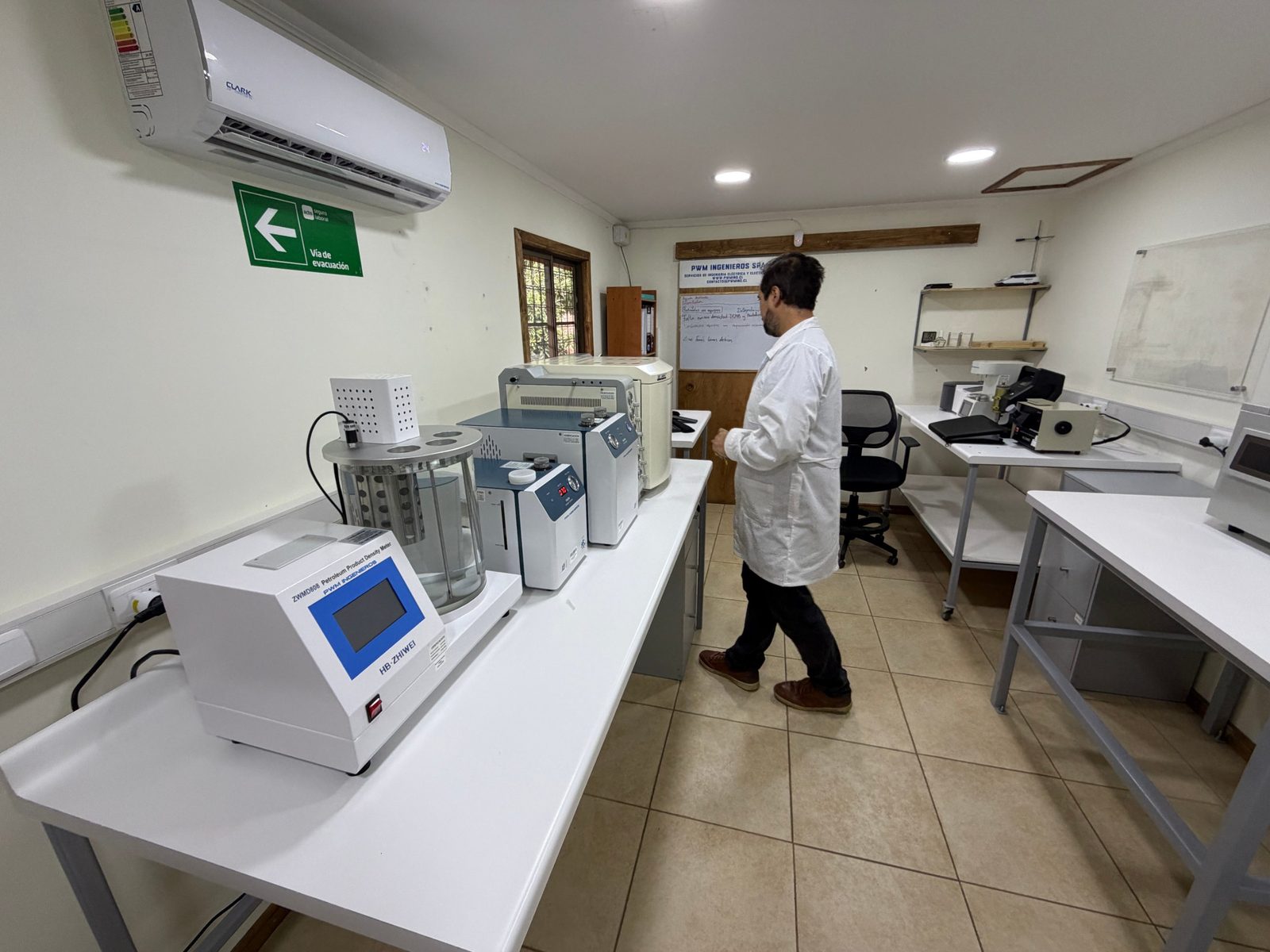

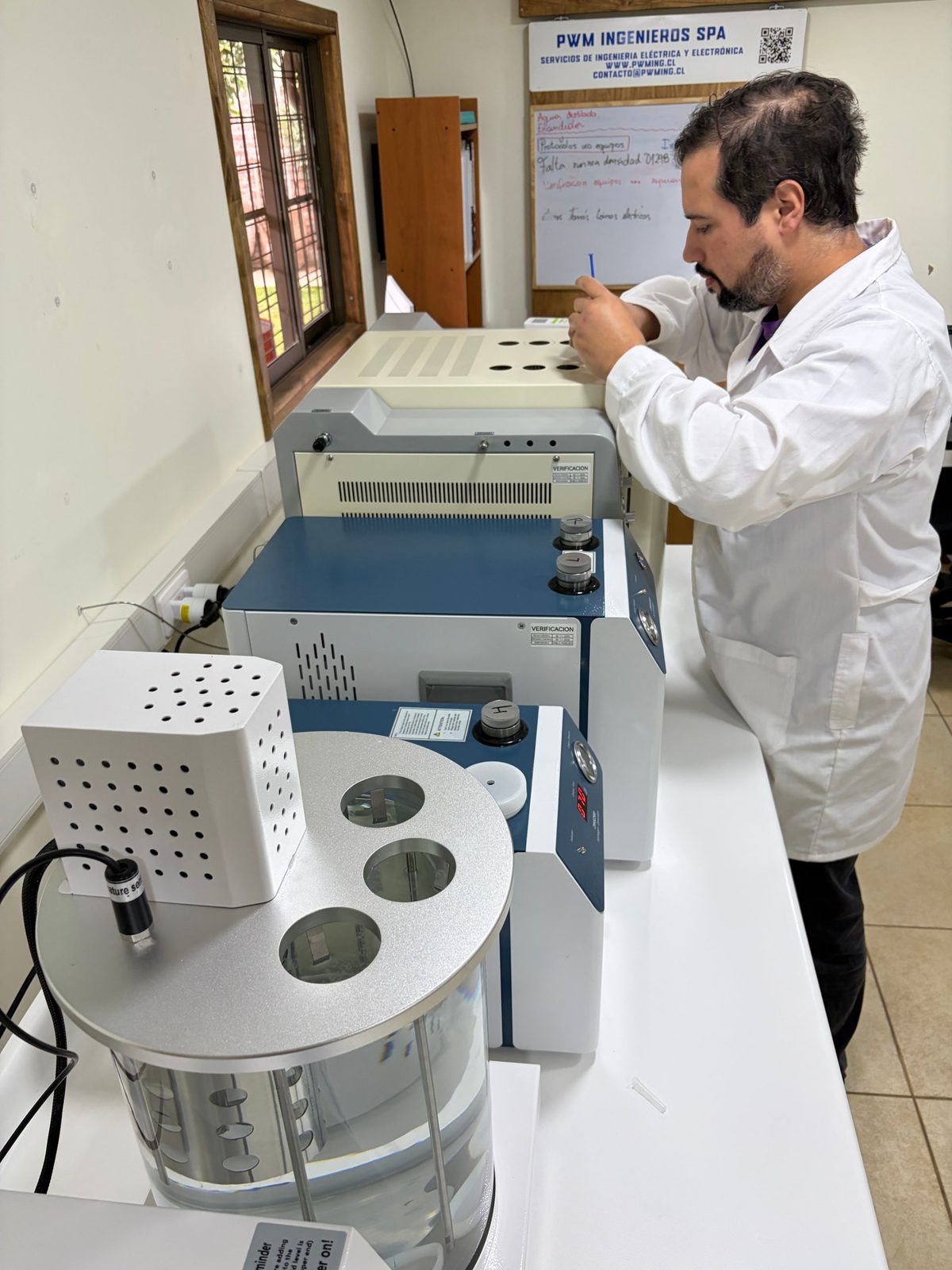

PWM Ingenieros dispone de un laboratorio equipado para el análisis DGA y los ensayos fisicoquímicos de aceites de transformadores. Como representantes de GE Vernova integramos equipos de referencia —DGA 900, Hydran, Transport X2 y la plataforma e-SMAT— y combinamos cromatografía de gases, tecnología PAS y ensayos fisicoquímicos para entregar un diagnóstico experto y trazable de cada equipo.

Monitoreo y reportes DGA en línea

Plataforma en línea de PWM Ingenieros para el monitoreo remoto de transformadores. Cada cliente accede a sus análisis de gases disueltos (DGA) y fisicoquímicos, consulta el historial de sus equipos y descarga sus reportes. El personal de PWM administra muestras, diagnósticos e informes.
